Juni 2020

Planung und Bemusterung für Fassadenprojekt in Bad Vilbel. Die letzten Monate hat unser Technisches Büro damit verbracht die Fenster- und Fassadenelemente der neuen Stadthalle und Orangerie für Bad Vilbel zu planen, zu konstruieren und alles für die anschließende Fertigung und Montage vorzubereiten.

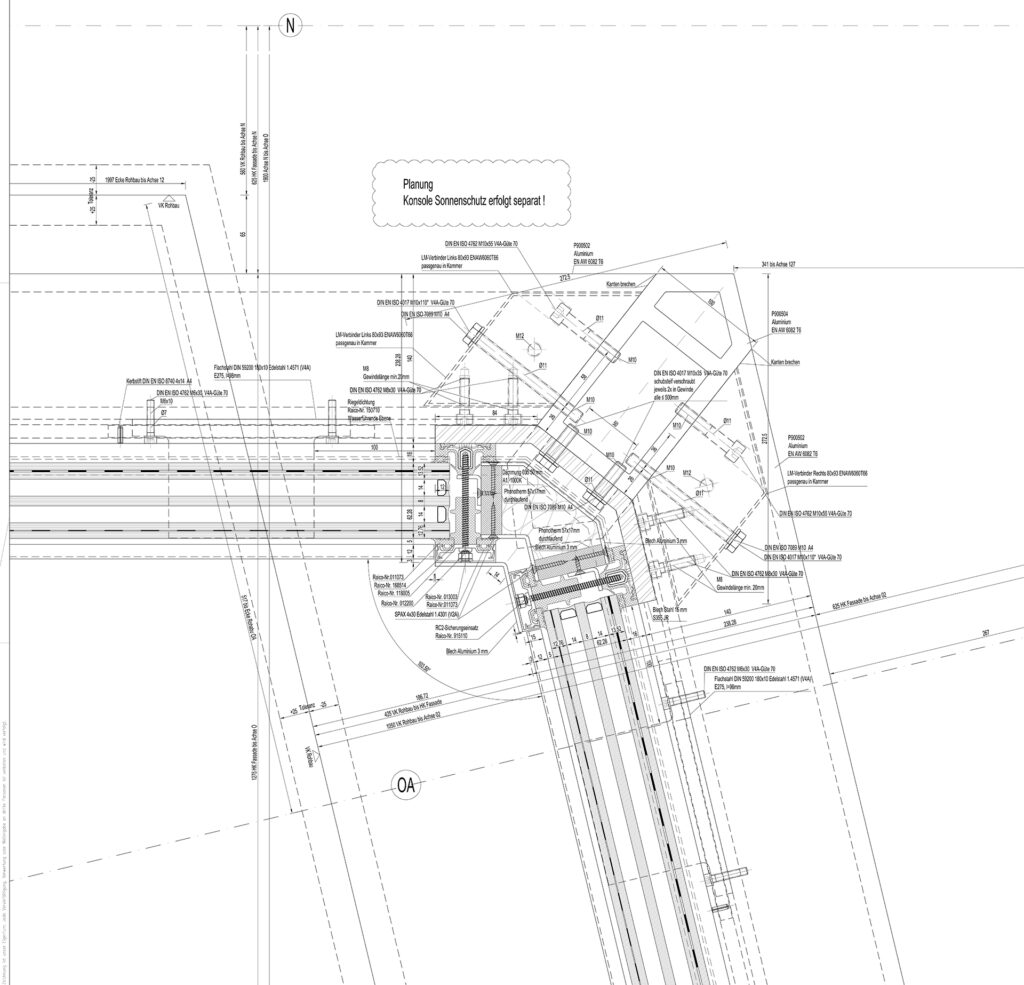

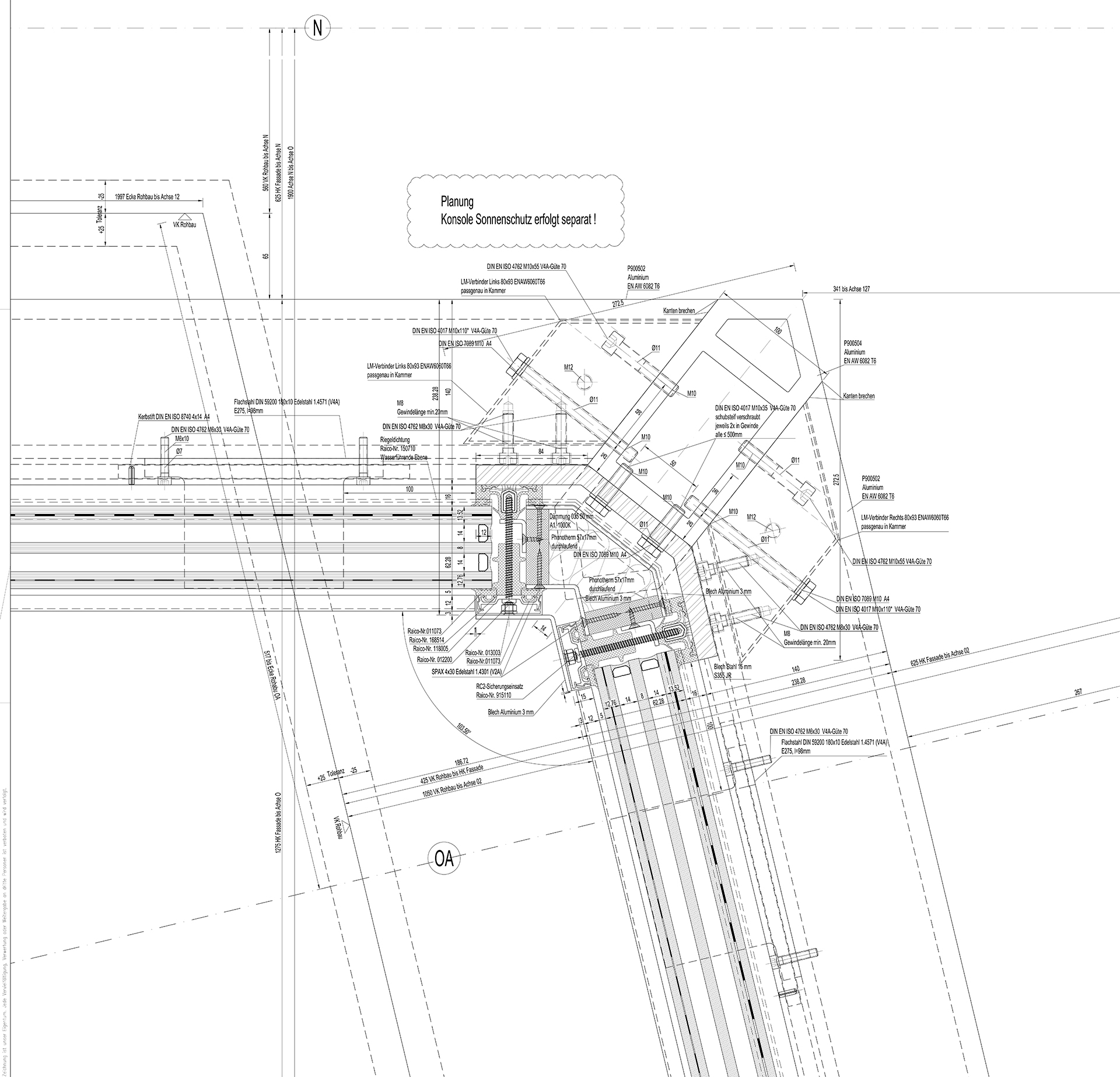

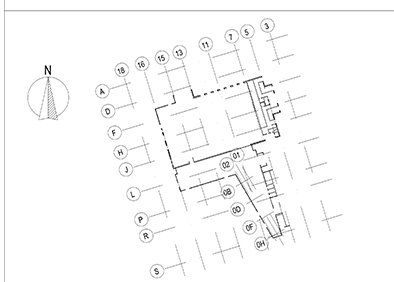

Bei der Planung der Pfosten-Riegel-Fassade der Orangerie war zunächst eine Konstruktion aus Stahl angedacht. Im weiteren Verlauf fiel die Entscheidung jedoch auf eine Ausführungsart in Aluminium, da das Material eine bessere Oberfläche besitzt, die unter anderem auch deutlich unempfindlicher gegenüber Korrosion ist. Wenn man sich den Grundriss der Orangerie genauer anschaut, stellt man fest, dass nicht alle Ecken in einem klassischen 90° Winkel geplant sind. Das erforderte eine Lösung  der Pfosten-Riegel-Konstruktion in Form von Sonderprofilen die aus Italien geliefert und für dieses Vorhaben extra gepresst wurden. Diese Sonderprofile können nach Bedarf zugeschnitten werden und sind daher sehr flexibel einsetzbar. Dadurch wird eine Montage in unterschiedlichsten Winkeln ermöglicht, wie im Fall der Ecke im Südwesten der Orangerie beispielsweise in einem 103,5°-Winkel. Aber auch unabhängig von den Ecken sind diese Sonderprofile aufgrund ihrer scharfkantigen Außenkontur unabdingbar für die geplante großflächige Konstruktion aus Glas und Aluminium.

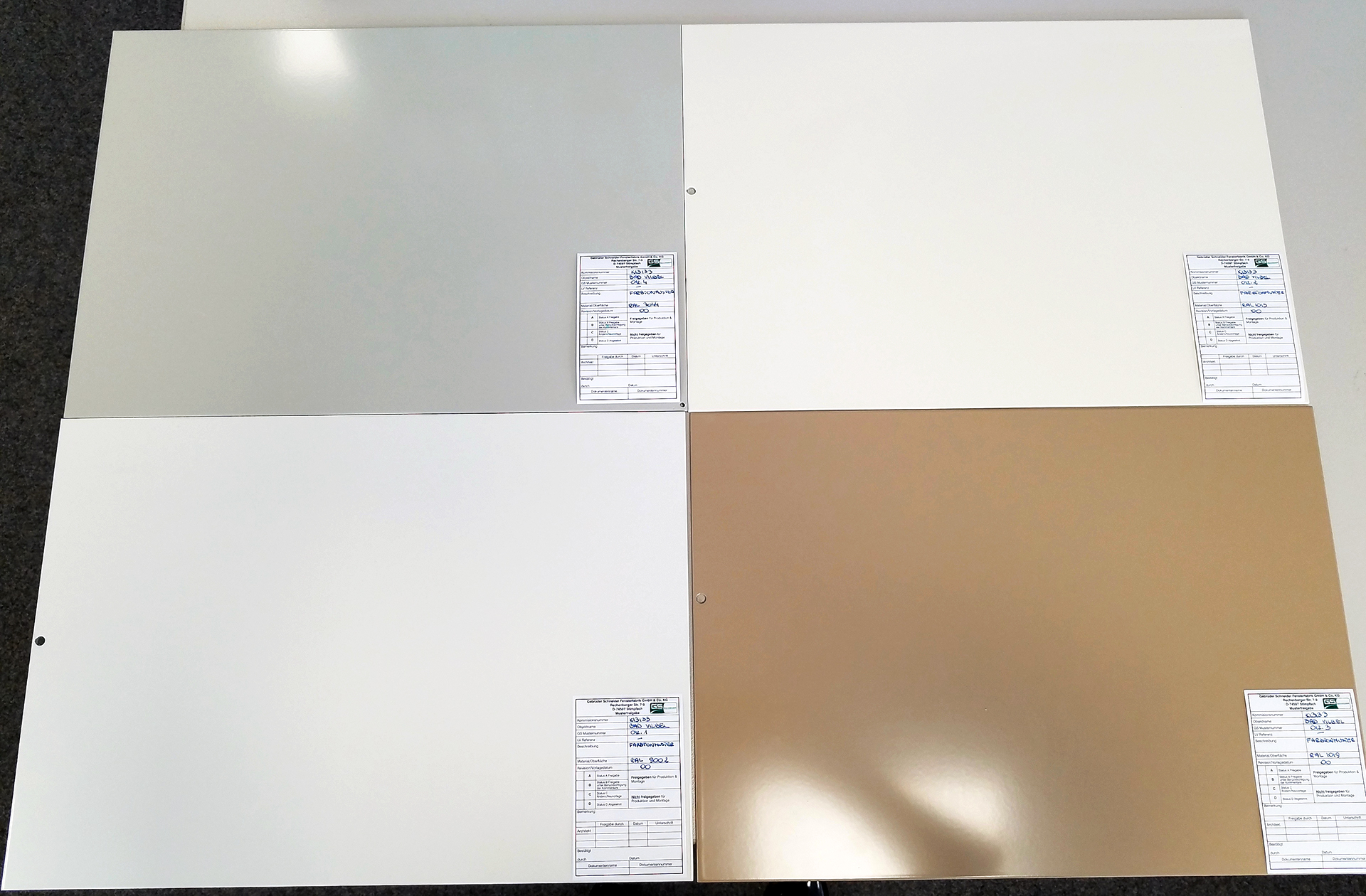

Währen der Bemusterungsphase ging es untere anderem viel um die Abstimmung von Farbe und Kontur der verschiedenen an uns beauftragten Elemente der Fassade. Beispielsweise galt es bei der Bemusterung der Lüftungselemente im Sockelbereich der Stadthalle eine farbliche Annäherung an die Steinfassade der Stadthalle zu erreichen, sodass sich das Lüftungselement später optisch beinahe nahtlos in das Gesamtbild des Gebäudes einfügen kann.

Damit sich der Architekt einen möglichst realitätsnahen Eindruck von den verschiedenen Möglichkeiten der Fassade der Orangerie machen konnte, haben wir über die standardmäßigen Materialhandmuster hinaus auch ein Konstruktionsmuster der Pfosten-Riegel-Fassade mit Kreuzstoß komplett montiert inklusive Glas- und Blendelementen erstellt. Anhand dieses Konstruktionsmusters konnten also beispielsweise die verschiedenen Glasvarianten optisch so sehr gut miteinander verglichen werden und auch die Farbgebung der Pfosten und Riegel konnte nochmal überprüft und final festgelegt werden.

Ansonsten ist die Planungsphase inzwischen auch so schon sehr weit fortgeschritten. Wir haben unter anderem bereits ein Gerüstkonzept, sowie ein Logistik- und Montagekonzept erstellt und auch die Grundsatzplanung ist bereits abgeschlossen. Aktuell befinden wir uns mitten in der Detailplanung und Arbeitsvorbereitung für die Produktion, sodass es schon bald vor Ort auf der Baustelle in Bad Vilbel mit der Montage der Fenster- und Fassadenelemente losgehen kann.
